Protezione anti-islanding nei sistemi solari fotovoltaici

May 12, 2025

Che cosa è l'Anti-Islanding?

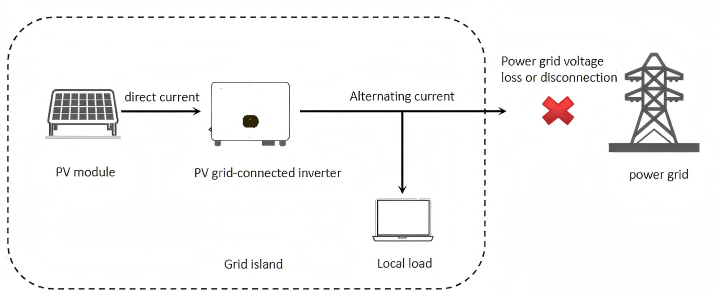

L'anti-islanding è una caratteristica di sicurezza critica nei sistemi fotovoltaici solari collegati alla rete che impedisce al sistema di continuare a fornire energia a una sezione della rete locale quando la rete di distribuzione principale si guasta o viene disconnessa. "isola" si riferisce a una porzione isolata della rete che rimane alimentata dal sistema solare, ponendo gravi rischi:

  1. Pericolo per la sicurezza – Gli addetti alla riparazione della rete elettrica potrebbero rimanere folgorati se l’impianto solare continua a fornire energia.

  2. Danni alle apparecchiature – Le fluttuazioni di tensione e frequenza in un sistema isolato possono danneggiare i carichi o gli inverter collegati.

  3. Problemi di ripristino della griglia – La produzione incontrollata di energia può interferire con la riconnessione alla rete.

In che modo i pannelli solari prevengono l'effetto isola?

Da pannelli solari Di per sé non possono impedire il fenomeno dell'isola; inverter e dispositivi di protezione implementano misure anti-isola. I metodi principali includono:

1. Anti-isola passivo

Rileva condizioni anomale della rete senza iniettare disturbi:

Protezione da sotto/sovratensione (UV/OV) e sotto/sovrafrequenza (UF/OF)

In caso di guasto della rete, l'inverter monitora le deviazioni di tensione (±10%) e frequenza (±0,5 Hz) e si spegne se vengono superate le soglie.

Rilevamento del salto di fase

Uno sfasamento improvviso nell'uscita dell'inverter indica una perdita di rete, innescando l'arresto.

2. Anti-Islanding attivo

L'inverter perturba attivamente la rete per rilevare le condizioni di isola:

Deriva di frequenza attiva (AFD)

L'inverter modifica leggermente la sua frequenza di uscita. Se la rete è presente, stabilizza la frequenza; se la rete è scollegata, la frequenza varia fino a quando l'inverter non scatta.

Misurazione dell'impedenza

L'inverter monitora le variazioni di impedenza della rete: se la rete viene scollegata, l'impedenza aumenta notevolmente, attivando la protezione.

3. Anti-isolamento basato sulla comunicazione

Utilizza la comunicazione su linea elettrica (PLC) o segnali wireless per mantenere la sincronizzazione con la rete. In caso di interruzione della comunicazione, l'inverter si spegne (comune nei grandi impianti fotovoltaici).

4. Dispositivi di protezione hardware

Interruttori di circuito per guasti d'arco (AFCI): rilevano le condizioni di isola e disconnettono il sistema.

Relè di protezione: funzionano con sensori di tensione/frequenza per forzare la disconnessione.
